产品说明

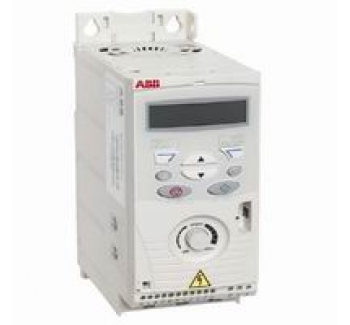

概述：ABB通用机械传动是专为机械制造行业所设计的，它可以通过可选件的优化组合
最大范围的满足机械行业的要求。
亮点：FlashDrop；固定式控制器；固定式电位器；集成EMC滤波器；内置制动斩波器；
灵活的安装方式；有涂层的电路板。
应用：风机；泵；门控；物料输送；传送带。
特性：FlashDrop；固定式控制盘；固定式电位器；集成EMC滤波器；内置制动斩波器；
灵活的安装方式；有涂层的电路板。
系列产品型号：（以下只是部分型号数据，详细系列型号请阅产品手册）
| 型号代码 | 外形 规格 | IEC熔断器 | UL熔断器 | |||
| A | 熔断器 | A | 型号*) | |||
| 型号*) | ||||||
| 单相电压200 -240 V | ||||||
| ACS150-01X-02A4-2 | R0 | 10 | gG | 10 | UL class T | |
| ACS150-01X-04A7-2 | R1 | 16 | gG | 20 | UL class T | |
| ACS150-01X-06A7-2 | R1 | 20 | gG | 25 | UL class T | |
| ACS150-01X-07A5-2 | R2 | 25 | gG | 30 | UL class T | |
| ACS150-01X-09A8-2 | R2 | 35 | gG | 35 | UL class T | |
| 三相电压200– 240 V | ||||||
| ACS150-03X-02A4-2 | R0 | 10 | gG | 10 | UL class T | |
| ACS150-03X-03A5-2 | R0 | 10 | gG | 10 | UL class T | |
| ACS150-03X-04A7-2 | R1 | 10 | gG | 15 | UL class T | |
| ASC150-03X-06A7-2 | R1 | 16 | gG | 15 | UL class T | |
| ACS150-03X-07A5-2 | R1 | 16 | gG | 15 | UL class T | |
| ACS150-03X-09A8-2 | R2 | 16 | gG | 20 | UL class T | |
| 三相电压380 -480 V | ||||||
| ACS150-03X-01A2-4 | R0 | 10 | gG | 10 | UL class T | |
| ACS150-03X-01A9-4 | R0 | 10 | gG | 10 | UL class T | |
| ACS150-03X-02A4-4 | R0 | 10 | gG | 10 | UL class T | |
| ACS150-03X-03A3-4 | R1 | 10 | gG | 10 | UL class T | |
| ACS150-03X-04A1-4 | R1 | 16 | gG | 15 | UL class T | |
| ACS150-03X-05A6-4 | R1 | 16 | gG | 15 | UL class T | |
| ACS150-03X-07A3-4 | R1 | 16 | gG | 20 | UL class T | |
| ACS150-03X-08A8-4 | R1 | 20 | gG | 25 | UL class T | |
| 型号代码 | 外形 规格 | Rmin | Rmax | PBRmax | |
| 欧姆 | 欧姆 | kW | hp | ||
| 单相电源电压200 -240V设备 | |||||
| ACS150-01X-02A4-2 | R0 | 70 | 390 | 0.37 | 0.5 |
| ACS150-01X-04A7-2 | R1 | 40 | 200 | 0.75 | 1 |
| ACS150-01X-06A7-2 | R1 | 40 | 130 | 1.1 | 1.5 |
| ACS150-01X-07A5-2 | R2 | 30 | 100 | 1.5 | 2 |
| ACS150-01X-09A8-2 | R2 | 30 | 70 | 2.2 | 3 |
| 三相电源电压 200 -240V设备 | |||||
| ACS150-03X-02A4-2 | R0 | 70 | 390 | 0.37 | 0.5 |
| ACS150-03X-03A5-2 | R0 | 70 | 260 | 0.55 | 0.75 |
| ACS150-03X-04A7-2 | R1 | 40 | 200 | 0.75 | 1 |
| ASC150-03X-06A7-2 | R1 | 40 | 130 | 1.1 | 1.5 |
| ACS150-03X-07A5-2 | R1 | 30 | 100 | 1.5 | 2 |
| ACS150-03X-09A8-2 | R2 | 30 | 70 | 2.2 | 3 |
| 三相电源电压 380 -480V设备 | |||||
| ACS150-03X-01A2-4 | R0 | 310 | 1180 | 0.37 | 0.5 |
| ACS150-03X-01A9-4 | R0 | 230 | 800 | 0.55 | 0.75 |
| ACS150-03X-02A4-4 | R0 | 210 | 500 | 0.75 | 1 |
| ACS150-03X-03A3-4 | R1 | 150 | 400 | 1.1 | 1.5 |
| ACS150-03X-04A1-4 | R1 | 130 | 300 | 1.5 | 2 |
| ACS150-03X-05A6-4 | R1 | 100 | 200 | 2.2 | 3 |
| ACS150-03X-07A3-4 | R1 | 70 | 150 | 3 | 4 |
| ACS150-03X-08A8-4 | R1 | 70 | 110 | 4 | 5 |
| 型号代码 | 外形 规格 | 散热量 | 空气流量 | ||
| w | BTU/Hr | m3/h | ft3/min | ||
| 单相电压200 -240 V | |||||
| ACS150-01X-02A4-2 | R0 | 25 | 85 | -*) | -*) |
| ACS150-01X-04A7-2 | R1 | 46 | 157 | 24 | 14 |
| ACS150-01X-06A7-2 | R1 | 71 | 242 | 24 | 14 |
| ACS150-01X-07A5-2 | R2 | 73 | 249 | 21 | 12 |
| ACS150-01X-09A8-2 | R2 | 96 | 328 | 21 | 12 |
| 三相电压200– 240 V | |||||
| ACS150-03X-02A4-2 | R0 | 19 | 65 | -*) | -*) |
| ACS150-03X-03A5-2 | R0 | 31 | 106 | -*) | -*) |
| ACS150-03X-04A7-2 | R1 | 38 | 130 | 24 | 14 |
| ASC150-03X-06A7-2 | R1 | 60 | 205 | 24 | 14 |
| ACS150-03X-07A5-2 | R1 | 62 | 212 | 21 | 12 |
| ACS150-03X-09A8-2 | R2 | 83 | 283 | 21 | 12 |
| 三相电压380 -480 V | |||||
| ACS150-03X-01A2-4 | R0 | 11 | 38 | -*) | -*) |
| ACS150-03X-01A9-4 | R0 | 16 | 55 | -*) | -*) |
| ACS150-03X-02A4-4 | R0 | 21 | 72 | -*) | -*) |
| ACS150-03X-02A4-4 | R0 | 21 | 72 | -*) | -*) |
| ACS150-03X-03A3-4 | R1 | 31 | 106 | 13 | 8 |
| ACS150-03X-04A1-4 | R1 | 40 | 137 | 13 | 8 |
| ACS150-03X-05A6-4 | R1 | 61 | 208 | 19 | 11 |
| ACS150-03X-07A3-4 | R1 | 74 | 253 | 24 | 14 |
| ACS150-03X-08A8-4 | R1 | 94 | 321 | 24 | 14 |
